Đối với các quản lý dự án (PM) hay nhà thầu xây dựng, việc đối chiếu bản vẽ PCCC với thực tế thi công luôn là một áp lực lớn. Một trong những hạng mục dễ gây tranh cãi nhất khi nghiệm thu chính là hệ thống cửa thoát hiểm. Bản vẽ yêu cầu cửa thép chống cháy 2P1G1 thanh thoát hiểm đôi cho hành lang, nhưng nếu đơn vị cung cấp không làm rõ thông số chi tiết, nhà thầu rất dễ đặt sai cấu hình, chọn phụ kiện không đồng bộ hoặc sai kích thước hở kỹ thuật.

Hệ lụy không chỉ là chi phí sửa chữa mà nghiêm trọng hơn là việc không thể nghiệm thu PCCC, gây đình trệ toàn bộ tiến độ bàn giao công trình. Để giải quyết vấn đề này, Thịnh Vượng Door cung cấp hồ sơ cấu hình chi tiết cho dòng cửa 2P1G1, giúp quý đối tác có cơ sở đối chiếu chính xác trước khi đặt hàng.

1. Bản chất cấu hình 2P1G1 và những hiểu lầm tai hại về thanh thoát hiểm đôi

Bản chất cấu hình 2P1G1 và những hiểu lầm tai hại về thanh thoát hiểm đôi

Trong giới kỹ thuật, ký hiệu 2P1G1 được hiểu đơn giản là: 2 Panels (2 cánh) - 1 Frame (1 khuôn/khung) - 1 Panic bar system (1 hệ thanh thoát hiểm đôi). Tuy nhiên, trên thực tế, nhiều chủ đầu tư và nhà thầu thường mắc phải những sai lầm cơ bản:

• Sai lầm 1: Coi trọng vật liệu hơn cấu tạo. Nhiều người cho rằng chỉ cần cửa chống cháy làm bằng thép dày và có chứng chỉ chống cháy là đủ. Thực tế, khả năng ngăn cháy và thoát nạn phụ thuộc vào sự phối hợp giữa khung, cánh, gioăng chịu nhiệt và cơ chế vận hành của phụ kiện.
• Sai lầm 2: Xem thanh thoát hiểm (panic bar) là phụ kiện trang trí. Thanh thoát hiểm không đơn thuần là một cái tay nắm lớn. Đây là cơ cấu an toàn sinh mạng. Nếu thanh panic bar không tương thích với chiều mở cửa hoặc không đồng bộ với chốt/khóa phụ của cánh thụ động, cửa sẽ trở thành "bẫy" thay vì lối thoát khi có sự cố.

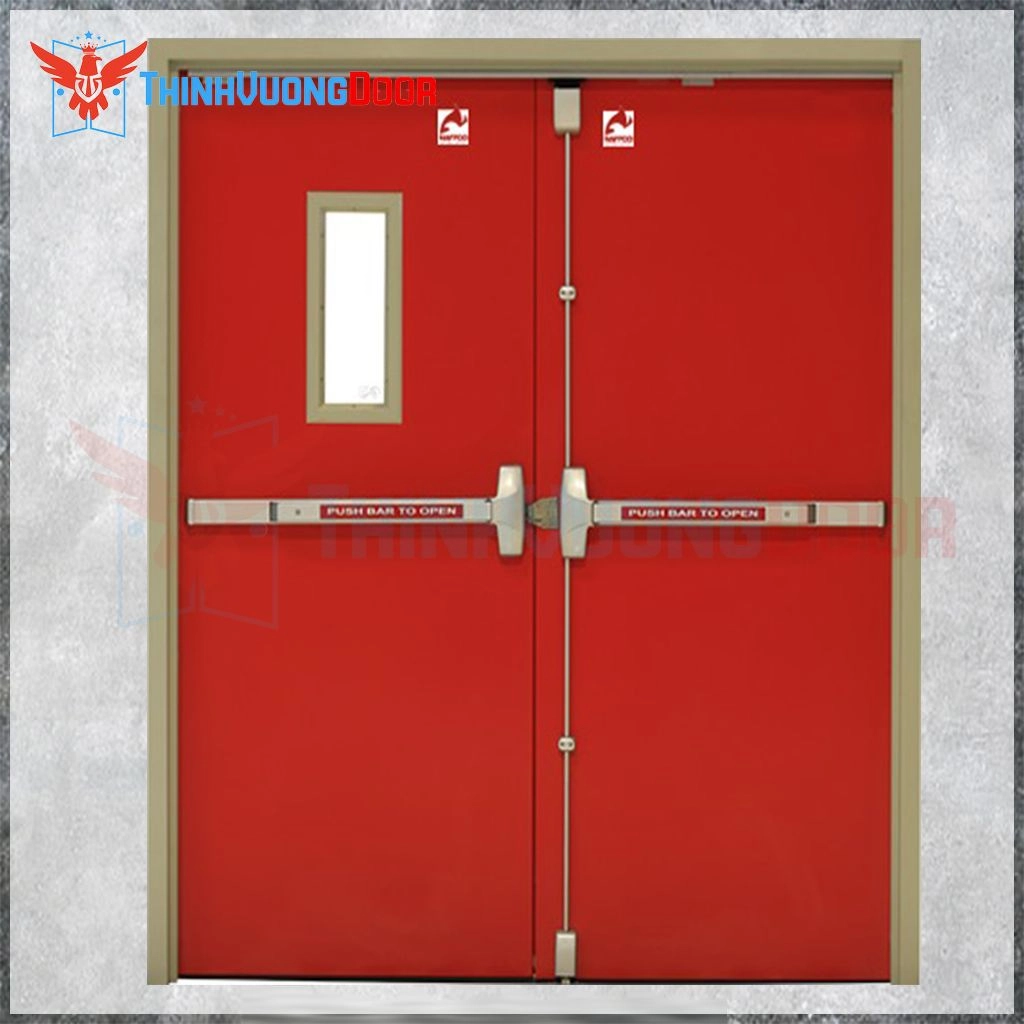

2. Bóc tách thông số cấu tạo chi tiết cửa thép chống cháy 2 cánh có panic bar

Bóc tách thông số cấu tạo chi tiết cửa thép chống cháy 2 cánh có panic bar

Để một bộ cửa thép chống cháy 2P1G1 thanh thoát hiểm đôi vận hành đúng chức năng, cấu tạo cần được chi tiết hóa theo từng cụm:

2.1. Cụm khung và cánh

• Vật liệu: Thép tấm cán nguội chất lượng cao, độ dày được tính toán theo tiêu chuẩn chịu lửa (thường từ 1.0mm - 2.0mm tùy yêu cầu EI).
• Lõi chịu nhiệt: Sử dụng vật liệu chuyên dụng như Magnesium Oxide (MgO) hoặc Honeycomb paper cao cấp. Lớp lõi này quyết định thời gian ngăn cháy và cách nhiệt của cửa.

2.2. Hệ thống gioăng (đệm) chịu nhiệt

Đây là chi tiết thường bị bỏ qua khi duyệt báo giá nhưng lại là "điểm mấu chốt" để ngăn khói độc. Gioăng chịu nhiệt sẽ giãn nở khi gặp nhiệt độ cao, lấp đầy mọi khe hở giữa cánh và khung, ngăn không cho khói và lửa xâm nhập vào khu vực an toàn.

2.3. Cụm thanh thoát hiểm đôi (Double Panic Bar)

Hệ thống này bao gồm thanh đẩy cho cả cánh chủ động và cánh thụ động.

• Cơ chế: Chỉ cần một lực đẩy nhẹ từ cơ thể, chốt khóa sẽ tự động mở, cho phép thoát nạn tức thời mà không cần dùng chìa khóa.
• Liên kết: Thanh panic bar được liên kết cơ khí chắc chắn lên bề mặt cánh thép, đảm bảo không bị biến dạng hay bung ra khi có đám đông xô đẩy mạnh trong tình trạng hoảng loạn.

2.4. Bản lề và phụ kiện đi kèm

Do tải trọng của cửa thép 2 cánh rất nặng, hệ thống bản lề phải là loại chịu lực cao, chống xệ. Ngoài ra, tay co thủy lực là phụ kiện bắt buộc để đảm bảo cửa luôn tự động đóng kín sau khi mở, duy trì vách ngăn cháy liên tục.

Xem thêm: Tiêu Chuẩn Cửa Thép Chống Cháy Mới Nhất Hiện Nay

3. Khe hở kỹ thuật và liên kết tường chịu lửa - Điểm "tử huyệt" khi thi công

Khe hở kỹ thuật và liên kết tường chịu lửa - Điểm "tử huyệt" khi thi công

Một sai sót phổ biến là nhà thầu chọn kích thước cửa theo "lọt lòng" chung chung mà bỏ qua tiêu chuẩn lắp đặt vào vách/tường chịu lửa.

Thực tế, cửa chống cháy không được lắp khít hoàn toàn một cách cơ học mà cần một khoảng hở kỹ thuật chuẩn giữa khung và tường. Khoảng hở này là nơi để bơm keo hoặc foam chống cháy chuyên dụng, tạo thành một khối thống nhất ngăn lửa.

Hướng xử lý đúng:

• Tính toán chính xác kích thước ô chờ (Rough Opening), trừ hao khe hở theo tiêu chuẩn kỹ thuật của nhà sản xuất.
• Sử dụng phương pháp liên kết khung vào tường gạch hoặc vách thạch cao chống cháy bằng vít nở chuyên dụng, đảm bảo khung không bị biến dạng khi nhiệt độ tăng cao.

Xem thêm: Top 100 Mẫu cửa thép chống cháy “Chất lượng & Giá rẻ” nhất năm 2023

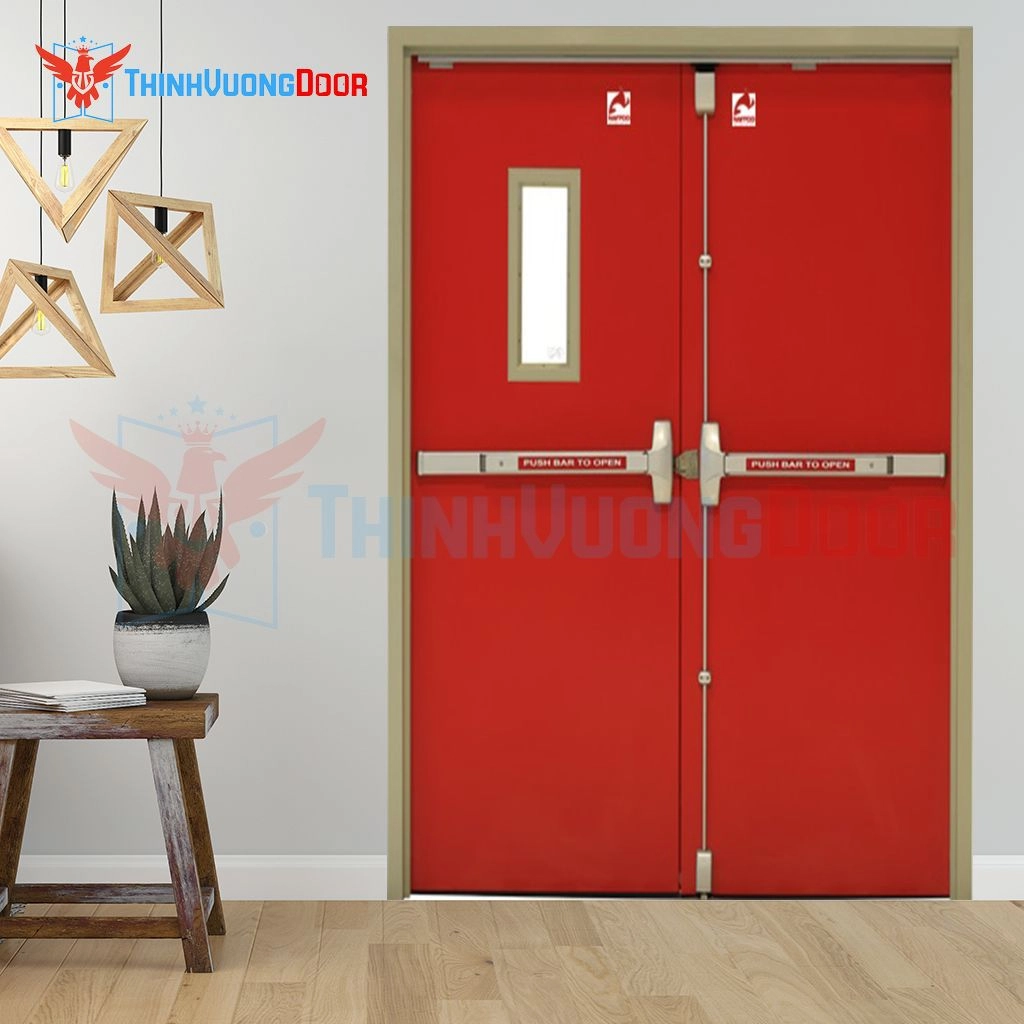

4. Hoàn thiện bề mặt và màu sắc: Không chỉ là câu chuyện thẩm mỹ

Hoàn thiện bề mặt và màu sắc: Không chỉ là câu chuyện thẩm mỹ

Nhiều đơn vị thường chỉ chốt màu theo bảng mẫu thiết kế mà quên mất công nghệ sơn. Với cửa thép chống cháy 2P1G1 thanh thoát hiểm đôi, lớp hoàn thiện đóng vai trò bảo vệ cốt thép:

• Công nghệ: Sơn tĩnh điện hoặc sơn bột cao cấp.
• Hệ màu: Sử dụng bảng màu RAL để đồng bộ với nội thất và hành lang tòa nhà.
• Giá trị thực tế: Lớp sơn này không chỉ tạo vẻ chuyên nghiệp mà còn bảo vệ thép khỏi ăn mòn, đặc biệt trong môi trường hành lang, sảnh hoặc khu vực có độ ẩm cao. Độ bám dính của sơn phải đạt chuẩn để không bị bong tróc, phồng rộp khi chịu tác động nhiệt nhẹ.

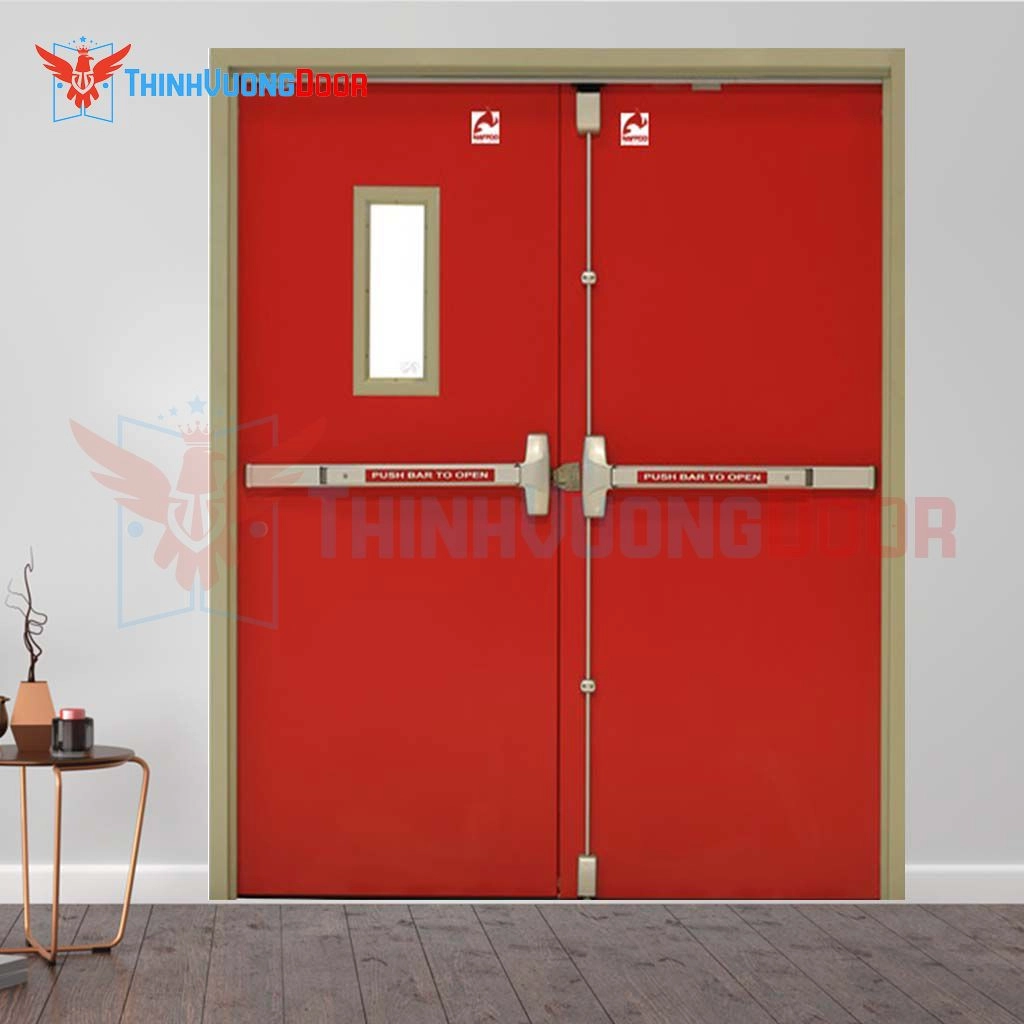

5. Ứng dụng thực tế và quy trình kiểm soát chất lượng tại Thịnh Vượng Door

Ứng dụng thực tế và quy trình kiểm soát chất lượng tại Thịnh Vượng Door

Dòng cửa 2P1G1 thường được ứng dụng tại các vị trí trọng yếu: Hành lang thoát nạn, lối ra khu an toàn, sảnh thang máy của tòa nhà thương mại, khách sạn, nhà máy hoặc các khu kỹ thuật yêu cầu bề rộng thông thủy lớn để thoát người nhanh chóng.

Tại Thịnh Vượng Door, chúng tôi không chỉ bán sản phẩm mà cung cấp một giải pháp an toàn đồng bộ qua quy trình:

• Tư vấn đối chiếu: Rà soát bản vẽ PCCC để xác định chính xác cấu hình 2P1G1 có phù hợp với hướng thoát nạn hay không.
• Khảo sát thực tế: Đo đạc ô chờ thực tế tại công trình để tư vấn kích thước sản xuất, tránh sai sót khi lắp đặt.
• Sản xuất đồng bộ: Áp dụng công nghệ cắt CNC, chấn gấp chính xác, nhồi lõi chịu nhiệt và sơn tĩnh điện theo quy trình nghiêm ngặt.
• Hướng dẫn và Test: Hỗ trợ lắp đặt và thực hiện test vận hành thanh thoát hiểm, kiểm tra độ kín của gioăng trước khi bàn giao.

Tiêu chí nghiệm thu nhanh cho nhà thầu:

• Kiểm tra độ kín khít của gioăng chịu nhiệt quanh khung.
• Thử lực đẩy panic bar (phải mở mượt mà, không kẹt).
• Đo khe hở khung và kiểm tra chất lượng vật liệu trám khe.

Cửa thép chống cháy 2P1G1 thanh thoát hiểm đôi không phải là phép cộng đơn giản giữa một bộ cửa thép và một thanh đẩy. Đó là một hệ thống an toàn đòi hỏi sự đồng bộ tuyệt đối từ vật liệu lõi, độ hở kỹ thuật đến cơ cấu cơ khí của thanh panic bar.

Việc lựa chọn một đơn vị cung cấp am hiểu sâu về kỹ thuật PCCC như Thịnh Vượng Door sẽ giúp nhà thầu và chủ đầu tư loại bỏ những rủi ro thi công sai, tránh việc phải làm lại gây lãng phí thời gian và chi phí, đồng thời đảm bảo công trình vượt qua kỳ nghiệm thu PCCC một cách thuận lợi nhất.
