Bản Vẽ Cửa Chống Cháy: Chi Tiết Cấu Tạo Và Tiêu Chuẩn Kỹ Thuật Mới Nhất

1. Vai trò cốt lõi của bản vẽ cửa chống cháy trong thiết kế và thi công

Vai trò cốt lõi của bản vẽ cửa chống cháy trong thiết kế và thi công

Bản vẽ cửa chống cháy không chỉ là tài liệu kỹ thuật, mà còn là yếu tố then chốt đảm bảo hiệu quả và độ tin cậy của hệ thống phòng cháy chữa cháy (PCCC) trong mọi công trình.

• Đảm bảo tính chính xác tuyệt đối trong quy trình sản xuất cơ khí: Bản vẽ cửa chống cháy cung cấp các thông số kỹ thuật chi tiết, từ độ dày của thép, kích thước khung và cánh cửa, đến vị trí các mối hàn. Nhờ đó, nhà máy có thể vận hành máy cắt CNC và máy chấn một cách chính xác tuyệt đối, đảm bảo từng chi tiết của cửa chống cháy được sản xuất đúng theo thiết kế, đạt chuẩn đến từng milimet.
• Cơ sở pháp lý quan trọng để nghiệm thu hệ thống PCCC: Khi nghiệm thu hệ thống PCCC, cơ quan chức năng sẽ đối chiếu sản phẩm thực tế với bản vẽ cửa chống cháy đã được phê duyệt. Mọi bộ cửa lắp đặt tại công trình phải hoàn toàn khớp với bản vẽ, đảm bảo cấp độ chống cháy (60, 90 hay 120 phút) đã được kiểm định và chứng nhận. Đây là cơ sở pháp lý quan trọng để đảm bảo an toàn cho công trình và người sử dụng.
• Hỗ trợ kỹ sư dự toán và bóc tách khối lượng vật tư: Bản vẽ cửa chống cháy cung cấp thông tin chi tiết về vật liệu cấu thành, giúp kỹ sư dự toán và đơn vị thi công tính toán chính xác số lượng vật liệu chống cháy cần thiết (ví dụ: honeycomb paper hoặc rockwool), cũng như các phụ kiện đi kèm. Điều này giúp kiểm soát chi phí, tránh lãng phí và đảm bảo tiến độ thi công.

2. Các thành phần bắt buộc phải thể hiện trong một bản vẽ cửa chống cháy tiêu chuẩn

Các thành phần bắt buộc phải thể hiện trong một bản vẽ cửa chống cháy tiêu chuẩn

Một bản vẽ cửa chống cháy tiêu chuẩn cần thể hiện đầy đủ các chi tiết sau để đảm bảo tính chính xác và khả năng thi công:

• Hình chiếu đứng và kích thước thông thủy của cửa. Bản vẽ phải thể hiện rõ hình chiếu đứng của cửa chống cháy, bao gồm chiều cao và chiều rộng tổng thể (phủ bì), cũng như kích thước lọt lòng. Các thông số này đặc biệt quan trọng để đảm bảo yêu cầu thoát hiểm trong trường hợp khẩn cấp.
• Mặt cắt chi tiết cấu tạo cánh cửa và khung bao. Bản vẽ cửa chống cháy cần có mặt cắt chi tiết thể hiện rõ cấu tạo của cánh cửa và khung bao, bao gồm các lớp thép tấm, lõi cách nhiệt (ví dụ: bông khoáng rockwool), và hệ thống xương tăng cứng bên trong cánh cửa. Điều này giúp đảm bảo khả năng chịu nhiệt và ngăn cháy của sản phẩm.
• Chi tiết vị trí lắp đặt phụ kiện chuyên dụng. Bản vẽ cần xác định chính xác vị trí lắp đặt các phụ kiện chuyên dụng như tay co thủy lực, thanh thoát hiểm, bản lề và khóa cửa. Việc lắp đặt sai vị trí có thể ảnh hưởng nghiêm trọng đến khả năng ngăn cháy của cửa.
• Hệ thống gioăng cao su ngăn khói và chi tiết mối hàn. Bản vẽ cửa chống cháy cần mô tả chi tiết cách bố trí gioăng cao su dọc theo khung bao, đảm bảo độ kín khít khi có hỏa hoạn xảy ra, ngăn khói lan rộng. Ngoài ra, bản vẽ cũng cần thể hiện rõ các chi tiết mối hàn, đảm bảo độ bền và khả năng chịu lực của cửa.

Xem thêm: Hướng Dẫn Lắp Đặt Cửa Chống Cháy Nhà Phố Đúng Kỹ Thuật, An Toàn Cao

3. Phân loại các mẫu bản vẽ cửa chống cháy phổ biến hiện nay

Phân loại các mẫu bản vẽ cửa chống cháy phổ biến hiện nay

Thịnh Vượng Door cung cấp đa dạng các mẫu bản vẽ cửa chống cháy, được phân loại dựa trên cấu trúc, vật liệu và mục đích sử dụng, đáp ứng mọi nhu cầu và yêu cầu thiết kế của công trình. Việc lựa chọn đúng loại bản vẽ là yếu tố quan trọng để đảm bảo hiệu quả chống cháy và tuân thủ các quy định PCCC.

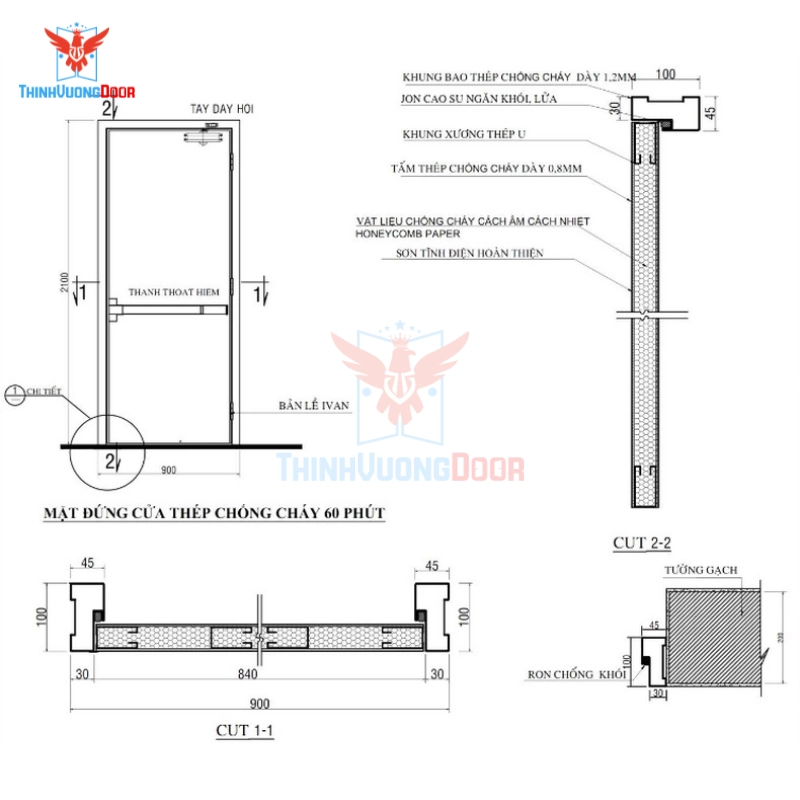

3.1. Bản vẽ cửa thép chống cháy cánh đơn và cánh đôi.

Đây là loại bản vẽ phổ biến nhất, áp dụng cho các loại cửa chống cháy bằng thép một cánh hoặc hai cánh, thường được sử dụng trong các tòa nhà văn phòng, trung tâm thương mại, và nhà xưởng. Bản vẽ thể hiện chi tiết cấu tạo của cánh cửa (bao gồm độ dày thép, vật liệu cách nhiệt, hệ thống xương gia cường), khung cửa (kích thước, vật liệu), và vị trí lắp đặt các phụ kiện như bản lề, khóa, tay nắm, và gioăng chống cháy.

• Bản vẽ cửa thép chống cháy cánh đơn: Thường được sử dụng cho các lối đi nhỏ, cửa phòng kỹ thuật, hoặc cửa thoát hiểm.
• Bản vẽ cửa thép chống cháy cánh đôi: Thường được sử dụng cho các lối đi lớn, cửa sảnh, hoặc cửa kho.

3.2. Bản vẽ cửa kính chống cháy khung thép chuyên dụng

Loại bản vẽ này dành cho các loại cửa chống cháy có khung thép và kính chống cháy, thường được sử dụng trong các khu vực cần đảm bảo tính thẩm mỹ và khả năng quan sát, như sảnh chờ, phòng họp, hoặc khu vực hành lang. Bản vẽ đặc biệt chú trọng đến chi tiết liên kết giữa kính và khung, sử dụng các vật liệu và kỹ thuật đặc biệt để đảm bảo khả năng chịu nhiệt và ngăn cháy của kính.

• Bản vẽ cửa kính chống cháy có vách kính: Mở rộng diện tích kính, tăng khả năng quan sát và ánh sáng tự nhiên.
• Bản vẽ cửa kính chống cháy có đố kính: Chia nhỏ diện tích kính, tăng độ an toàn và khả năng chịu lực.

3.3. Bản vẽ chi tiết các loại ô kính quan sát trên cửa

Trong một số trường hợp, cửa chống cháy cần có ô kính quan sát để tăng khả năng quan sát và đảm bảo an ninh, thường được sử dụng trong các phòng điều khiển, phòng giám sát, hoặc khu vực có yêu cầu đặc biệt về an ninh. Bản vẽ này cung cấp thông tin chi tiết về kích thước, hình dạng, vị trí lắp đặt, và loại kính chống cháy sử dụng (ví dụ: kính cường lực chống cháy, kính nhiều lớp chống cháy), đảm bảo tuân thủ các tiêu chuẩn an toàn PCCC.

Xem thêm: Hướng Dẫn Lắp Đặt Cửa Chống Cháy Chung Cư Đúng Chuẩn, An Toàn Tuyệt Đối

4. Những thông số kỹ thuật cần lưu ý khi thẩm định bản vẽ

Việc thẩm định bản vẽ cửa chống cháy đòi hỏi sự cẩn trọng và kiến thức chuyên môn để đảm bảo các thông số kỹ thuật đáp ứng yêu cầu PCCC. Dưới đây là một số thông số quan trọng cần đặc biệt lưu ý:

• Độ dày của thép làm cánh: Thông thường, độ dày của thép làm cánh cửa chống cháy dao động từ 0.8mm đến 1.2mm, tùy thuộc vào cấp độ chống cháy yêu cầu (ví dụ: 60 phút, 90 phút, 120 phút). Độ dày thép không đủ có thể làm giảm khả năng chịu nhiệt và chống cháy của cửa.
• Độ dày của thép làm khung: Khung cửa chống cháy cần có độ dày thép lớn hơn cánh cửa, thường từ 1.2mm đến 2.0mm, để đảm bảo khả năng chịu lực và ổn định của toàn bộ hệ thống cửa trong điều kiện hỏa hoạn.
• Vật liệu lõi: Vật liệu lõi cách nhiệt đóng vai trò quan trọng trong việc ngăn chặn sự lan truyền của nhiệt. Các vật liệu phổ biến bao gồm Magie Oxit (MgO) hoặc bông khoáng (Rockwool), với tỷ trọng và độ dày phải tuân thủ theo quy định của tiêu chuẩn PCCC.
• Bán kính mở cửa và hướng mở: Bản vẽ cần thể hiện rõ bán kính mở cửa và hướng mở (trái/phải, trong/ngoài) để đảm bảo cửa không gây cản trở lối thoát hiểm trong trường hợp khẩn cấp và tuân thủ các quy định về an toàn.

Ví dụ: Một bản vẽ cửa chống cháy 90 phút tiêu chuẩn thường yêu cầu độ dày cánh tối thiểu 50mm, sử dụng vật liệu lõi Rockwool có tỷ trọng tối thiểu 100kg/m3, và khung cửa có độ dày thép tối thiểu 1.5mm.

5. Quy trình tư vấn và triển khai bản vẽ kỹ thuật tại Thịnh Vượng Door

 Quy trình tư vấn và triển khai bản vẽ kỹ thuật tại Thịnh Vượng Door

Thịnh Vượng Door cam kết cung cấp dịch vụ tư vấn và triển khai bản vẽ kỹ thuật chuyên nghiệp, đảm bảo sự chính xác và hiệu quả trong từng dự án cửa chống cháy. Quy trình của chúng tôi bao gồm các bước sau:

• Tiếp nhận thông tin sơ bộ và khảo sát kích thước thực tế tại công trình: Đội ngũ tư vấn của Thịnh Vượng Door sẽ tiếp nhận thông tin về yêu cầu của dự án, bao gồm loại cửa chống cháy cần thiết, kích thước, vị trí lắp đặt, và các yêu cầu đặc biệt khác. Sau đó, chúng tôi sẽ tiến hành khảo sát kích thước thực tế tại công trình để đảm bảo tính chính xác của bản vẽ.
• Đội ngũ kỹ thuật thiết kế bản vẽ 2D/3D chi tiết dựa trên yêu cầu và tiêu chuẩn TCVN: Dựa trên thông tin thu thập được, đội ngũ kỹ thuật giàu kinh nghiệm của Thịnh Vượng Door sẽ thiết kế bản vẽ 2D và 3D chi tiết, thể hiện đầy đủ các thông số kỹ thuật, cấu trúc, vật liệu, và vị trí lắp đặt phụ kiện của cửa chống cháy. Bản vẽ được thiết kế tuân thủ theo các tiêu chuẩn TCVN hiện hành về cửa chống cháy.
• Gửi bản vẽ để phê duyệt trước khi đưa vào sản xuất hàng loạt: Bản vẽ hoàn chỉnh sẽ được gửi đến để xem xét và phê duyệt. Chúng tôi luôn sẵn sàng giải đáp mọi thắc mắc và điều chỉnh bản vẽ theo yêu cầu để đảm bảo sự hài lòng trước khi tiến hành sản xuất hàng loạt.
• Hỗ trợ điều chỉnh bản vẽ linh hoạt theo các phát sinh thực tế tại mặt bằng thi công: Trong quá trình thi công, có thể xảy ra các phát sinh thực tế tại mặt bằng. Thịnh Vượng Door cam kết hỗ trợ điều chỉnh bản vẽ một cách linh hoạt để đảm bảo cửa chống cháy được lắp đặt chính xác và hiệu quả.

6. Tại sao nên lựa chọn cửa chống cháy dựa trên bản vẽ của Thịnh Vượng Door?

 Lựa chọn cửa chống cháy dựa trên bản vẽ của Thịnh Vượng Door

Thịnh Vượng Door tự hào là đơn vị cung cấp cửa chống cháy uy tín, với các sản phẩm được sản xuất dựa trên bản vẽ kỹ thuật chính xác và chất lượng cao. Dưới đây là những lý do bạn nên lựa chọn cửa chống cháy của chúng tôi:

• Sản phẩm được sản xuất trên dây chuyền công nghệ hiện đại, cam kết sai số thấp nhất so với bản vẽ: Thịnh Vượng Door đầu tư vào dây chuyền sản xuất hiện đại, đảm bảo cửa chống cháy được sản xuất với độ chính xác cao, sai số thấp nhất so với bản vẽ thiết kế. Điều này giúp đảm bảo khả năng hoạt động ổn định và hiệu quả chống cháy của sản phẩm.
• Đầy đủ giấy chứng nhận kiểm định phương tiện PCCC cho từng mẫu thiết kế cụ thể: Tất cả các mẫu cửa chống cháy của Thịnh Vượng Door đều được kiểm định và cấp giấy chứng nhận phương tiện PCCC theo quy định của pháp luật. Điều này chứng minh rằng sản phẩm đáp ứng các tiêu chuẩn an toàn và có khả năng chống cháy hiệu quả.
• Đội ngũ kỹ sư giàu kinh nghiệm, am hiểu sâu sắc các quy định pháp luật về an toàn cháy nổ tại Việt Nam: Đội ngũ kỹ sư của Thịnh Vượng Door có nhiều năm kinh nghiệm trong lĩnh vực cửa chống cháy, am hiểu sâu sắc các quy định pháp luật về an toàn cháy nổ tại Việt Nam. Chúng tôi luôn sẵn sàng tư vấn và hỗ trợ để bạn lựa chọn được sản phẩm phù hợp nhất với yêu cầu của công trình.
• Chính sách bảo hành dài hạn và hỗ trợ kỹ thuật tận tình trong suốt quá trình lắp đặt: Thịnh Vượng Door cung cấp chính sách bảo hành dài hạn cho tất cả các sản phẩm cửa chống cháy. Bên cạnh đó, chúng tôi còn hỗ trợ kỹ thuật tận tình trong suốt quá trình lắp đặt, đảm bảo cửa chống cháy được lắp đặt đúng cách và hoạt động hiệu quả.

Sở hữu một bản vẽ cửa chống cháy chuẩn xác là yếu tố then chốt để đảm bảo an toàn cho công trình và tính mạng con người. Thịnh Vượng Door tự hào là đơn vị hàng đầu trong việc cung cấp giải pháp cửa an toàn toàn diện, từ tư vấn thiết kế bản vẽ đến sản xuất và lắp đặt cửa chống cháy chất lượng cao. Chúng tôi cam kết mang đến cho bạn những sản phẩm và dịch vụ tốt nhất, đáp ứng mọi yêu cầu về an toàn và thẩm mỹ. Đừng chần chừ, hãy liên hệ ngay hotline của Thịnh Vượng Door để nhận mẫu bản vẽ và báo giá chi tiết. Chúng tôi luôn sẵn sàng hỗ trợ bạn lựa chọn giải pháp cửa chống cháy tối ưu nhất cho công trình của mình.
